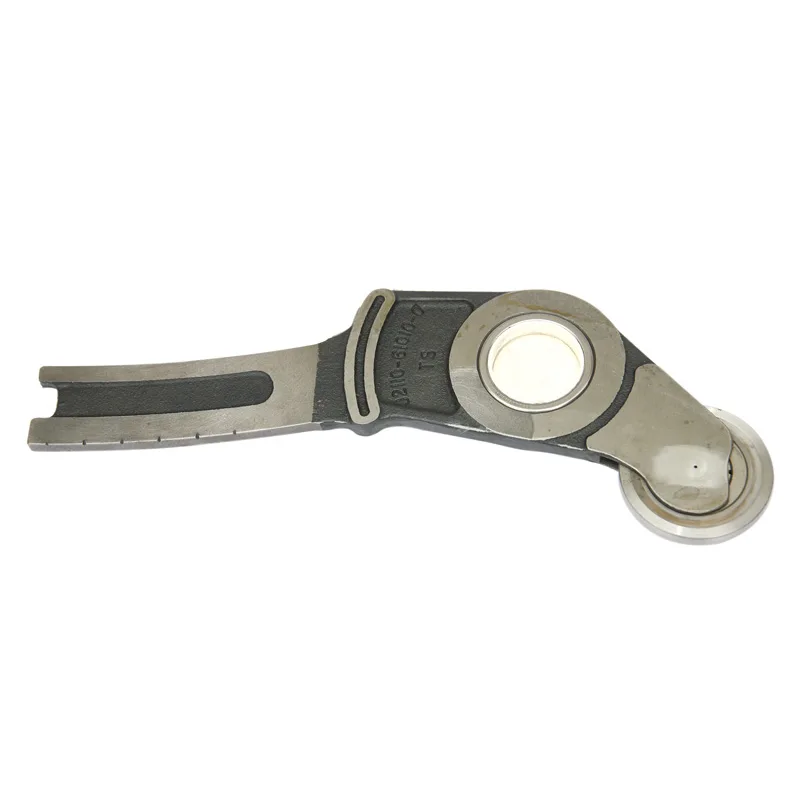

산업용 직조 장비의 신뢰성은 가장 취약한 구성 요소만큼만 신뢰할 수 있습니다. 도비 및 자카드 쉐딩 시스템에서는팔을 흘리다대부분의 기계 부품이 경험하지 못하는 수준의 기계적 응력(수백만 번의 왕복 주기, 지속적인 측면 하중, 섬유 먼지 및 윤활유 잔류물에 대한 지속적인 노출)을 견뎌냅니다. 그런 맥락에서 단일 구성 요소에서 6~8년의 중단 없는 서비스 수명을 얻는 것은 우연이 아닙니다. 이는 신중한 엔지니어링, 고급 소재 선택, 장기적인 산업 성능을 중심으로 구축된 생산 철학의 직접적인 결과입니다.
~에창수창신방직설비유한회사, 우리 엔지니어링 팀은 18개월이 지나도 실패하는 쉐딩 암과 7년이 되어도 여전히 정확하게 작동하는 암을 구별하는 것이 무엇인지 정확히 연구하는 데 수십 년을 보냈습니다. 대답은 합금 구성, 표면 경도, 치수 정밀도, 동적 균형 및 반복 하중 하에서의 피로 저항이라는 동일한 5가지 요소에서 일관되게 나타납니다. 이 기사에서는 이러한 각 요소를 심층적으로 분석하고 당사 제품의 사양을 설명하며 셰딩 암 구매를 자신 있게 평가할 수 있는 기술 프레임워크를 제공합니다.
재료 선택은 셰딩 암이 생산 조건에서 얼마나 오래 작동할 것인지 결정하는 가장 결정적인 요소입니다. 겉보기에는 동일해 보이는 부품이라도 사용된 합금, 적용된 열처리, 선택한 표면 마감 방법에 따라 완전히 다르게 작동할 수 있습니다. Changshu Changxin Textile Equipment Co., Ltd.의 재료 조달 및 테스트 프로토콜은 수억 주기에 걸쳐 치수 안정성과 표면 무결성을 유지하는 부품을 생산한다는 하나의 목표를 중심으로 구축되었습니다.
쉐딩 암은 기계적으로 공격적인 환경에서 작동합니다. 모든 사이클에는 피벗 조인트에 굽힘 응력, 비틀림 하중 및 충격력이 발생합니다. 16시간의 표준 생산 교대 동안 일반적인 도비 직기는 셰딩 암에 800,000~120만 번의 로드 사이클을 적용합니다. 이를 300일 생산 연도에 걸쳐 곱하면 연간 3억 5천만 개가 넘는 주기를 보게 됩니다. 고주기 피로 저항을 위해 설계된 재료만이 미세 균열이나 치수 변동 없이 해당 작업 부하를 견딜 수 있습니다.
당사의 쉐딩 암은 다음 재료 사양을 사용하여 생산됩니다.
그 결과 단단하고 내마모성이 있는 외부와 견고하고 균열에 강한 코어를 갖춘 부품이 탄생했습니다. 이 이중 특성 구조 덕분에 쉐딩 암은 응력 집중 지점에서 부서지거나 부서지지 않고 시간당 수천 번의 충격 사이클을 흡수할 수 있습니다.
| 기본 재료 | 고강도 합금강, 등급 40CrMnMo 또는 동급 |
| 표면 경도 | HRC 58 - 62(모든 접촉면 및 베어링 표면) |
| 코어 경도 | HRC 30 - 38 |
| 케이스 깊이 | 0.8mm - 1.2mm |
| 열처리 | 침탄 + 담금질 + 저온 템퍼링 |
| 표면 마감(Ra) | 베어링 및 피벗 인터페이스에서 0.4~0.8미크론 |
| 부식 방지 코팅 | 인산염 처리 + 녹 방지 유막 |
강철 자체 외에도 피벗 조인트에 사용되는 청동 또는 폴리머 부싱의 품질이 수명에 중요한 역할을 합니다. 우리 공장에서는 고부하 인터페이스에 자가 윤활 복합 부싱을 사용하여 유지 관리 부담을 크게 줄이고 서비스 첫 2년 이내에 저렴한 어셈블리를 파괴하는 금속 간 마모를 방지합니다.
가격만을 기준으로 셰딩 암을 구입하는 것은 공장 관리자가 내릴 수 있는 가장 비싼 결정 중 하나입니다. 구성 요소의 실제 비용은 계획되지 않은 가동 중지 시간, 교체 인력, 마모된 구성 요소가 계속 작동하지만 더 이상 정확하게 작동하지 않는 기간 동안 발생하는 품질 결함을 포함하여 전체 서비스 수명에 걸쳐 계산됩니다. 긴 서비스 수명과 관련된 기술 사양을 이해하면 조달 팀은 단가가 아닌 총 소유 비용을 기준으로 결정을 내릴 수 있습니다.
Changxin Textile의 엔지니어링 팀은 당사가 생산하는 모든 셰딩 암 모델에 대한 전체 기술 데이터 시트를 게시합니다. 다음 사양은 고객이 구성 요소 품질을 평가할 때 가장 중요하다고 지속적으로 식별하는 사양입니다.
| 피벗 보어 공차 | H6 등급(ISO 286) |
| 길이 공차 | 플러스 마이너스 0.05mm |
| 직진도 | 100mm당 최대 0.02mm |
| 정적 부하 용량 | 피봇 포인트에서 1,800 N |
| 동적 피로 등급 | 1,200N에서 5억 주기 |
| 샤르피 영향 값 | 최소 45J/cm2 |
| 표면 거칠기(피벗) | Ra 0.4 - 0.8 미크론 |
| 작동 온도 범위 | -10°C ~ +80°C |
| 호환 가능한 룸 RPM | 최대 650RPM 연속 작동 |
이 수치는 마케팅 목표가 아닙니다. 이는 당사 공장의 ISO 인증 품질 연구소에서 제3자 테스트를 통해 검증된 측정된 성능 값을 나타냅니다. 모든 생산 배치는 선적 승인이 승인되기 전에 이러한 매개변수에 대해 샘플링 검사를 거칩니다.
동일한 원자재로 만든 두 개의 셰딩 암은 이를 형성하는 제조 공정이 일관되지 않은 경우 사용 시 매우 다른 성능을 발휘할 수 있습니다. 정밀 가공 공차, 열처리 균일성, 연삭 매개변수 및 최종 검사 프로토콜은 모두 완성된 부품에 영구적인 흔적을 남깁니다. 이러한 서명은 긴 서비스 수명을 지원하거나 설치 첫날부터 이를 약화시킵니다.
창수창신방직설비유한회사의 생산 공정은 최종 검사를 시도하기보다는 모든 단계에서 구성 요소의 품질을 구축하도록 설계된 엄격한 순서를 따릅니다. 주요 프로세스 단계와 품질에 미치는 영향은 아래에 설명되어 있습니다.
| 공백 유형 | 폐쇄형 단조(주조 아님) |
| 거친 가공 스톡 | 중요한 표면에서 0.5 - 0.8mm |
| 침탄온도 | 920°C, 제어된 분위기 |
| 담금질 매체 | 오일 담금질, 교반조 |
| 극저온 처리 | 영하 80°C(일부 모델) |
| 최종 보어 연삭 정확도 | 플러스 마이너스 5미크론 |
| 검사 범위 | 100% 완성된 부품, 12가지 주요 치수 |
| 품질인증 | ISO 9001:2015 |
이러한 공정 제어 수준은 사용 기간이 6~8년에 달하는 쉐딩 암과 18개월 후 피벗 조인트에서 과도한 유격이 발생하는 암을 구분하는 것입니다. 마모된 피벗의 치수 드리프트는 쉐드 형상 오류, 헬드 프레임 응력 증가, 궁극적으로 암이 실제로 기계적으로 고장나기 훨씬 전에 고객 불만을 야기하는 직조 직물 결함으로 직접 변환됩니다.
실패 모드를 이해하는 것은 무엇이 좋은 제품을 만드는지 이해하는 것만큼 중요합니다. 아시아, 유럽, 남미 전역의 직물 공장과 수십 년간 협력하면서 조기 털실 암 실패의 패턴은 놀라울 정도로 일관되었습니다. 대부분의 실패는 야금학적 지름길, 기하학적 부정확성, 잘못된 설치 및 부적절한 윤활 관리라는 네 가지 범주 중 하나에 속합니다. 이러한 각 실패 모드는 예방 가능합니다.
다음 분석에서는 기술 서비스 팀이 가장 자주 직면하는 근본 원인과 각 실패 모드가 전개되고 있음을 나타내는 관찰 가능한 증상을 식별합니다.
당사의 셰딩 암 설계에는 이러한 실패 모드를 완화하기 위해 특별히 개발된 기능이 통합되어 있습니다. 피벗의 자체 윤활 부싱, 그리스 니플 위치의 넉넉한 윤활유 저장소, 모서리 응력을 생성하지 않고 조립을 안내하는 확대된 보어 모따기는 모두 구성 요소의 표준 기능입니다.
최고 품질의 쉐딩 암이라도 주변 유지 관리 체계가 제대로 관리되지 않으면 잠재력이 저하됩니다. 반대로, 잘 실행된 예방 유지보수 프로그램은 서비스 수명을 6~8년을 훨씬 뛰어넘어 총 구성 요소 비용을 절감하는 동시에 직기 가용성을 향상시킬 수 있습니다. 우리 공장은 모든 고객에게 특정 직기 모델 및 생산 환경에 맞춰진 상세한 유지 관리 가이드를 제공합니다.
서비스 수명에 가장 큰 영향을 미치는 유지 관리 활동은 구현이 간단하며 잘 갖춰진 유지 관리 부서가 이미 보유하고 있는 것 이상의 특수 장비가 필요하지 않습니다.
| 윤활 점검 | 250시간마다 |
| 완전 재윤활 | 500시간마다(가혹한 환경에서는 250시간) |
| 그리스 세척 및 교체 | 매년 |
| 피벗 보어 클리어런스 확인 | 1,000시간마다 |
| 염료 침투 검사 | 2,000시간마다(고속 직기) |
| 창고 형상 검증 | 500시간마다 |
| 패스너 토크 점검 | 250시간마다 |
| 교체 임계값(보어 클리어런스) | 0.06mm 최대 간격 |
이 유지보수 일정을 따르는 공장은 6~8년 범위의 상단에서 절단 암 사용 수명을 일관되게 보고합니다. 잘 관리된 환경에서 Changshu Changxin Textile Equipment Co., Ltd. 부품을 운영하는 몇몇 장기 고객은 고품질 직기 모델에서 9년이 넘는 서비스 수명을 기록했습니다. 당사의 제조 품질과 엄격한 유지 관리 프로그램이 결합되어 이러한 결과를 얻을 수 있습니다.
6~8년 동안 안정적인 서비스를 제공하는 쉐딩 암은 우연의 산물이 아닙니다. 이는 재료 과학, 제조 정밀성, 품질 관리 및 현장 유지 관리에 대한 일관되고 체계적인 접근 방식의 결과입니다. Changshu Changxin Textile Equipment Co., Ltd.의 설계 및 생산 공정의 모든 요소는 서비스 수명 목표를 지향합니다. 왜냐하면 고객은 부품 구매 비용이 아니라 전체 서비스 수명 동안 소유 비용으로 우리를 평가하기 때문입니다.
쉐딩 암이 해당 벤치마크에 도달하는지 여부를 결정하는 주요 요소는 합금 선택, 케이스 경도 및 깊이, 치수 정확도, 단조 입자 구조, 피로 저항, 사용 중인 부품을 둘러싼 유지 관리 프로그램의 품질 등 명확하고 측정 가능합니다. 당사의 제품은 이러한 모든 측면에서 탁월한 성능을 발휘하도록 설계 및 제조되었으며 당사의 기술 지원 팀은 유지 관리 직원이 최대 구성 요소 수명을 위해 운영 환경을 최적화할 수 있도록 지원합니다.
현재 공급업체가 구성 요소의 사용 수명을 뒷받침하는 재료 인증, 치수 검사 기록 및 피로 테스트 데이터를 제공할 수 없다면 이는 의미 있는 신호입니다. 우리는 배송하는 모든 주문의 표준 부분으로 모든 문서를 제공합니다.
지금 Changshu Changxin Textile Equipment Co., Ltd.의 기술팀에 문의하세요.전체 제품 상담을 원하시면 우리는 귀하의 직기 모델, 현재 구성 요소 사양 및 유지 관리 환경을 검토하여 귀하의 특정 응용 분야에 대해 가장 긴 서비스 수명을 제공하는 셰딩 암 구성을 식별합니다.
기술 데이터시트, 샘플 주문 또는 맞춤형 견적을 당사 공장에 직접 요청하세요.당사의 엔지니어링 직원은 영업일 기준 1일 이내에 모든 기술 문의에 응답하며, 전체 수출 문서와 함께 40개국 이상으로 배송합니다.
성능이 낮은 구성 요소로 인해 유지 관리 비용이 증가하고 직기 가용성이 저하되는 일이 없도록 하십시오. 지금 저희에게 연락하셔서 저희의 제품 품질을 직접 확인해보세요.
쉐딩 암의 수명이 다하여 서비스 대신 교체해야 하는 시기를 어떻게 알 수 있나요?
가장 신뢰할 수 있는 지표는 보정된 게이지로 측정한 피벗 보어 간격입니다. 보어와 결합 샤프트 사이의 간격이 0.06mm를 초과하면 구성 요소는 일관된 쉐드 형성에 필요한 기하학적 정확성을 더 이상 유지할 수 없습니다. 그 시점에서 계속 작동하면 헬드 프레임 응력이 증가하고 조정이나 재윤활로 해결할 수 없는 직물 결함이 발생합니다. 추가 교체 표시에는 염료 침투 검사 중에 감지된 암 본체의 눈에 띄는 표면 균열, 피벗 샤프트 접촉 영역의 마모 흔적, 원래 시운전 기준에서 2mm를 초과하는 쉐드 형상 편차의 측정 가능한 증가 등이 포함됩니다. 이러한 조건 중 하나라도 독립적으로 교체를 정당화합니다. 2개 이상이면 구성 요소가 최적의 교체 지점을 훨씬 지나서 작동하고 있음을 나타냅니다.
주조 쉐딩 암과 단조 암 사이의 사용 수명 차이는 무엇이며, 가격 차이가 업그레이드를 정당화합니까?
주조 및 단조 셰딩 암의 사용 수명 차이는 상당하며 현장에서 잘 기록되어 있습니다. 주조 부품은 모든 방향에서 거의 동일한 강도를 제공하지만 단조 부품이 정렬된 입자 흐름을 통해 달성하는 방향성 피로 저항이 부족한 임의의 등방성 입자 구조를 가지고 있습니다. 하루 2교대 또는 3교대 동안 500~650RPM으로 작동하는 직기의 작동 환경인 고주기 피로 조건에서 단조 암은 균열이 시작되기 전 피로 수명이 35%~50% 더 긴 것을 일관되게 보여줍니다. 소유 비용을 기준으로 볼 때, 단조 셰딩 암의 더 높은 초기 비용은 일반적으로 교체 빈도 감소 및 가동 중지 시간 비용 감소를 통해 작동 첫 18개월 이내에 회수됩니다. 3교대 작업을 운영하는 공장에서는 일반적으로 투자 회수 기간이 더욱 짧아지므로 2년이 넘는 계획 기간 동안 단조 옵션이 더 저렴한 선택이 됩니다.
한 직기 브랜드용으로 설계된 셰딩 암을 다른 제조업체의 기계에서 사용하도록 조정할 수 있습니까? 그리고 위험은 무엇입니까?
경우에 따라 쉐딩 암을 브랜드 간 대체하는 것이 기술적으로 가능하지만 설치 전에 주의 깊게 평가해야 하는 상당한 위험을 수반합니다. 주요 관심사는 피벗 인터페이스와 연결 핀 형상의 치수 호환성입니다. 보어 직경, 핀 구멍 간격 또는 암 스팬 길이의 작은 차이라도 의도하지 않은 위치에 응력이 집중되는 정렬 불량이 발생하여 서비스 수명이 크게 단축되고 잠재적으로 인접한 피벗 블록이나 힐드 프레임이 손상될 수 있습니다. 두 번째 문제는 하중 등급 호환성입니다. 다양한 직기 설계는 쉐딩 암에 서로 다른 동적 힘을 적용하며, 저속 기계용 등급의 구성품은 고속 플랫폼에서 작동할 때 훨씬 더 일찍 피로 균열이 발생할 수 있습니다. 우리 공장에서는 현재 생산되는 모든 주요 직기 브랜드의 특정 치수 표준에 따라 셰딩 암을 제조하고 있으며, 당사 엔지니어링 팀은 직기의 원래 사양을 검토하여 주어진 암 구성이 실제로 맞는지 아니면 서비스 수명을 단축시키는 절충안인지 확인할 수 있습니다.
고온 제직 환경에서 암 피벗 조인트를 쉐딩하는 데 가장 좋은 윤활제 유형과 도포 방법은 무엇입니까?
주변 온도가 정기적으로 30°C를 초과하는 직조 환경에서 표준 NLGI 등급 2 리튬 그리스는 정격 재윤활 간격이 가정하는 것보다 빠르게 베어링 인터페이스에서 얇아지고 이동할 수 있습니다. 이러한 조건에서는 적점이 260°C 이상인 NLGI Grade 2 리튬 복합 그리스가 적절한 사양입니다. 리튬 복합 그리스는 기존 리튬 비누 그리스보다 높은 온도에서도 일관성과 피막 강도를 훨씬 더 잘 유지합니다. 도포 방법도 중요합니다. 릴리프 지점에 새 그리스가 보일 때까지 니플에 수동으로 그리스 건을 도포하면 오래된 산화 그리스가 단순히 희석되는 것이 아니라 완전히 대체됩니다. 자동화된 중앙 집중식 윤활 시스템은 올바른 간격으로 올바른 볼륨을 제공하도록 보정될 수 있으며, 3교대 작업이 포함된 대량 생산 환경에서는 전체 작업 주기 동안 적절한 유막 두께를 유지하는 데 있어 수동 프로그램보다 일관되게 뛰어난 성능을 발휘합니다. 당사 공장에서는 요청 시 윤활유 사양 시트를 제공할 수 있습니다.
직기의 RPM 등급은 쉐딩 암의 예상 서비스 수명에 어떤 영향을 미치며, 고속 기계는 다른 구성요소 사양을 사용해야 합니까?
직기 작동 속도는 팔의 피로 축적을 줄이는 데 직접적이고 비선형적인 영향을 미칩니다. 400RPM에서 직기는 3교대 작업으로 연간 약 1억 9,200만 주기를 축적합니다. 600RPM에서는 이 숫자가 2억 8,800만 주기로 증가합니다. 이는 연간 피로 부하가 50% 증가하여 암 사양을 적절하게 조정하지 않으면 구성 요소 서비스 수명을 35%~40%까지 줄일 수 있습니다. 500RPM 이상으로 작동하는 직기의 경우, 당사 공장에서는 담금질 후 극저온 처리, 더 엄격한 보어 공차 등급, 피벗 인터페이스에서 0.8미크론이 아닌 Ra 0.4미크론의 표면 거칠기 사양을 포함하는 업그레이드된 사양을 권장합니다. 극저온 처리는 잔류 오스테나이트를 마르텐사이트로 변환시켜 치수 안정성을 향상시키고 표면의 피로 내구성 한계를 높입니다. 보어 공차가 더 엄격할수록 클리어런스로 인해 샤프트가 전체 원주 접촉이 아닌 감소된 호에서 접촉할 수 있을 때 발생하는 동적 하중 집중이 줄어듭니다. 이러한 업그레이드는 고속 직기 시리즈의 표준이며 고객의 작동 속도가 보증되는 경우 표준 모델의 공장 옵션으로 사용할 수 있습니다.
